Infrarød panel til indbygning 350 W fra EOS

Infrarød foliepanel til skjult installation bag saunaens vægpaneler.

Flad og meget fleksibel folie der afgiver infrarød i langbølget IR-C området.

Dette folie monteres bag ved saunapanelerne, så de ikke er synlige. For en effektiv opvarmning er det vigtigt, at panelerne ikke er tykkere end 12 mm.  (Se asp varenummer 6061 eller termoasp 6305).

Bemærk: Det er en fordel, hvis man ved opsætningen sikrer sig, panelerne kan tages ned, for eventuel service tilsyn med saunafoliet.

Foliet indeholder ingen tungmetaller, og har en automatisk sikkerhedstemperaturbegrænsning. Arbejdstemperatur er ca. 100°C. Foliet er monteret med 3 m. silikonekabel.

Se specifikationer

Du har også brug for:

Kontrolpanel og relæboks
Varenummer: Produkt: Tillægspris:

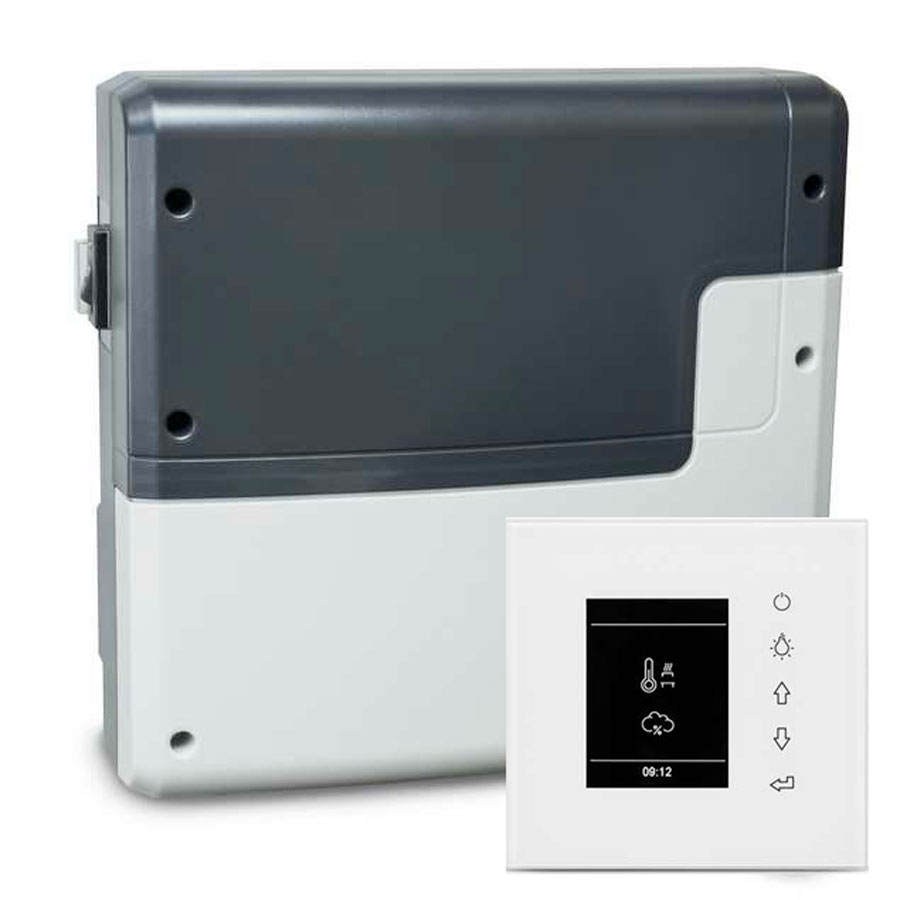

6364 Infrastyle kontrolpanel til maks. 10 stk. paneler 14.995,-
Til styring af de skjulte infrarøde paneler bruges et Infrastyle kontrolpanel, der i sig selv kan trække 10 paneler.

Infrastyle kontrolpanel til infrarød sauna, beregnet til privat eller commercielt brug.

Infrastyle er et luksus display med glas forside og touch knapper til op til 3,5 kW output i op til 5 zoner, der frit kan konfigureres.

Sættet består af:

Relaisboks
5 bøsninger
3 skruer
5 m. kabel til kontrolpanel RJ14/RJ10
5 Temperaturføler med 5 m. kabel RJ10
Strømforsyning med kabler
instruktioner
Kontrolpanel
Se specifikationer for Infrastyle

For mere end 10 paneler:
6361 Udvidelsesmodul 3,5 kW  7.495,-
Dette modul tillader opkoblig af 10 ekstra 350 W paneler til kontrolpanelet Infrastyle (6364)

SBM-IR relæmodulet er det foretrukne betjeningsmiddel til infrarøde folier i infrarøde og/eller saunakabiner. Sendere kan også være tilsluttet. Det (dæmpbare) IR-modul eller IR-relæboks anbefales til emittere.

Fem separate kredsløb med en samlet effekt på max. 3,5 kW, kan frit defineres – alle ikke-dæmpbare.

Egnet til privat og kommercielt brug. Monteres udenfor saunaen.

Sættet består af:

5 separate kredsløb med en total output af 3,5 kW kan indstilles frit.
Temperaturkontrol 30 — 70 °C.
Timer: 6 timer / 12 tilmer / 24 timer.
Kompatibel med alle infrarødkilder ( regulære og kvartsglas IR varmere, IR foliepaneler, IR paneler)
Output kan sendes til individuelle zoner
Se specifikationer for udvidelsesboksen

Specifikationer:

6356 Infrarøde paneler til skjult indbygning:
Dimensioner: H: 1250 x B: 600 mm
Varmegivende overflade: H: 1170 x B: 520 mm.
Effekt  (Kan variere fra +5% til -10%): 350 W
Arbejdstemperatur: ∼100 °C
Tilslutning:
230V N ∼50 Hz.

3 m. silikonekabel medfølger.

6364 Infrastyle kontrolpanel og relæboks

Omgivelsestemperatur Relæboks: -10°C til +40°C
InfraStyle: -10°C til +40°C
Opbevaringstemperatur: -20°C til +60°C
Relæboks og kontrolpanel: Hus hvid plast
Mål (H x B x D) Relæboks: 240 x 230 x 70 mm
InfraStyle: 127 x 130 x 25 mm, monteringsdybde ca. 20 mm
Nettovægt: Ca. 1,5 kg
Udgange/indgange Relæboks: 3 x RJ10 stik til sensortilslutning
2 x RJ12-stik til kontrolpanel og tillægsmoduler
Indgang til strømforsyningsstik
Udgange/indgange Kontrolpanel: 1 x RJ10 stik til relæboks
1 x forbindelse til hukommelseskort (microSD hukommelseskortlæser)
Spændingsregulator: til InfraStyle i Aluminiumshus, ca. 75 x 40 x 30 mm (L/B/H), kabellængde 3 m
Strømforsyning: 230 V 1N AC 50 Hz
Koblingsudgang: Maks. 3,5 kW
Kredsløb: 3 separate kredsløb med en samlet effekt på 3,5 kW, kan frit defineres
heraf 2 individuelt dæmpbare
heraf 1 ikke-dæmpbar koblingsudgang
Temperaturregulering: Baseret på omgivelsestemperatur: 30-70°C
Baseret på personlige præferencer ved hjælp af dæmpbare kanaler (zoner)
Styreegenskaber: Digital udgangsstyring på kredsløb 1 og 2
Tilslutning for belysning: Min. 5 W (20 mA), resistiv belastning, max. 100 W.
Dæmpbare sparepærer, max. 35 W
Lyskilde med konventionelle transformere, max. 60 VA. Brug kun dæmpbare lyskilder.
Følersystem: Digital føler til omgivelsestemperatur
Opvarmningstimer: Op til 6 timer/12 timer/uendelig
Frontpanel: InfraStyle: Glas
Skærm: TFT-farveskærm 55 x 74 mm (3,5” diagonal)
Betjening: 5 kapacitive knapper til On/Off, belysning, valg og enter
Hukommelseskortlæser: microSD hukommelseskortlæser

6356 Infrarød panel til skjult indbygning, 350W
Dimensioner: H: 1250 x B: 600 mm
Varmegivende overflade: H: 1170 x B: 520 mm.
Effekt  (Kan variere fra +5% til -10%): 350 W
Arbejdstemperatur: ∼100 °C
Tilslutning:
230V N ∼50 Hz. 3 m. silikonekabel medfølger.
